Старинное поморское судно.

[СемёнСемёныч]

Встала задача сделать ( пока 3д модель, хотя бы корпус) старинное поморское судно - коч.
Проблема в том , что чертежей нет. Два месяца я рылся в поисках какой-нибудь информации. Нашел пару гравюр старинных и некоторое описание.
 Вообще ( это для справки, может кому интересно будет) северное мореходство делится на два этапа: до и после петровского времени. Пётр очень невзлюбил наше судостроение :
" «По получении сего указу объявите всем промышленникам, которые ходят на море для промыслов на своих лодьях и кочах, дабы они вместо тех судов делали морские суды галиоты, гукары, каты, флейты, кто из них какие хочет, и для того (пока они новыми морскими судами исправятся) дается им сроку на старых ходить только два года».
 Он считал его грубым и устаревшем, т.к всё рубилось только топором и шилось вицами. Да, доски вырубались одним топором и сшивались между собой еловыми или можжевельными корнями. Кочи имели яйцевидную форму, чтоб льды выталкивали судно наверх и имели плоское дно, чтоб можно было проходить мели и можно было перетаскивать их по суше. На кочах ходили на "Матку"( Новая земля), на Шпицберген ходили на более крупных судах - лодьях. Вообще много прочитал про поморов, про их быт - суровые парни, напомнило викингов.
Очень интересно оказалось всё это изучать. Оказывается была попытка воссоздать коч , но что-то у ребят дальше не пошло. Вот несколько снимков:
Внешний вид со старинной гравюры:


Доски обшивки


 Попытка воссоздать:




 А этот киль  выбросило море в 10 минутах ходьбы от моего дома:




 Щас перекурю и продолжу, подойду к сути и проблеме.

[СемёнСемёныч]

Эти же парни создали рисунок примерно какой он был, коч:



Сложность в том, что надо создать технически точно, дабы накидать хоть какие-то чертежи корпуса.

Создал я шпангоуты, примерный облик, благо хоть какой-то опыт в этом есть. Проблема вывести доски обшивки.






[СемёнСемёныч]

Каждая дуга - шпангоут, разделён вершинами на доски (20 штук), не получается соединить вершины по длине корпуса ровно, как на нарисованной картинке.
Так у меня :



 что-то глючит форум, нажимаю предосмотр выкидывает с форума. Админ перенеси в одну тему пожалуйста.

[СемёнСемёныч]

Файл https://yadi.sk/d/qjFeqDQE7hbP2g

[СемёнСемёныч]

Как вариант, не обязательно соединять, можно просто по дугам, сверху пустить доски, чтоб как-бы огибали. Может есть мысли какие, как лучше сделать? Бьюсь уже несколько дней. Может не понятно объяснил?

[Николай Николаев]

... не уверен в верности совета, но сам бы делал более "лёгкую" полисетку в плане меньшего количества контрольных точек и больше использовал модификаторы ...
https://yadi.sk/d/fpEVBwXyCiPhVA

[Николай Николаев]

... и использовал бы процедурку https://yadi.sk/d/4hVaa25qlihBPg ...

[СемёнСемёныч]

Ох ты ж,.... красиво. Я хоть со стороны увидел как это будет. Спасибо. Поработаю с этим.

[СемёнСемёныч]

Да, нарвался на такой документ, впечатлило.

https://vk.com/away.php?to=http%3A%2F%2Fwww.bibliotekar.ru%2F4-1-79-pomory-shpicbergen%2F4.htm&cc_key=

[sandman]

СеменСеменыч, интересный проект, его потом можно и в бумаге реализовать.

[Николай Николаев]

... и использовал бы процедурку https://yadi.sk/d/4hVaa25qlihBPg ...

... немного поправил https://yadi.sk/d/9ySTASVvFwIDcw ...
... мне думается, что для эффективного продолжения нужно делать в масштабе и подготовить спецификацию ...
... и как итог - интерактивный 3d музей "поморского судна" со вставками о быте этих людей и бонусом бумажная выкройка модели для сборки ...
... готов по мере возможности принять участие ...

[Николай Николаев]

Устройство корпуса старинного русского судна (поморский коч XVI–XVII веков). 1 — форштевень; 2 — киль; 3 — кильсон (внутренний киль); 4 — шпангоуты, 5 — бимсы; 6 — кницы; 7 — пиллерс; 8 — карлингс, 9 — ахтерштевень; 10 — внутренняя обшивка; 11 — наружная обшивка; 12 — фальшборт; 13 — планшир (верхняя планка фальшборта); 14 — настил палубы; 15 — руль; 16 — люк.


http://www.kolamap.ru/library/kochina.html

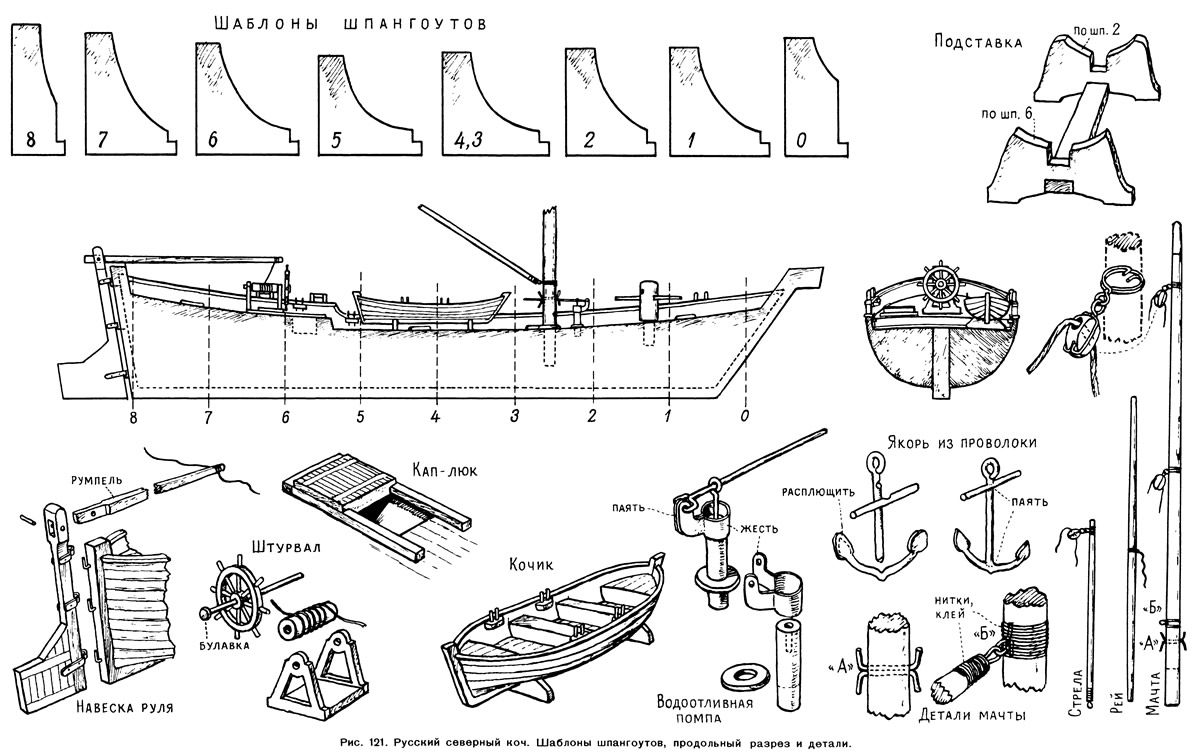

http://lsmodel.ru/shipmodelCoch.php?lang=rus

[СемёнСемёныч]

Спасибо за поддержку парни.
 Николай, ссылки что ты привёл исторически неточные, я их видел. Было два вида кочей, сибирский и северный(поморский). Есть различия в конструкциях. Меня интересует северный, в сети же выложен сибирский. Опять же, на кочах небыло штурвалов, дорогостоящая по тем временам штука. Вообще вызывает сомнения штурвал в допетровские времена, он был изобретён в 1700 годах, хотя есть и другие данные.

Да что такое...нажимаю отправить выкидывает с форума и новая тема....

[Николай Николаев]

... нужно провести инвентаризацию, составить спецификацию, подобрать чертежи и рисунки ...
... киль, которыйнаберегув10минутахходьбы, у него какие размеры? ...

[СемёнСемёныч]

Николай, буквально на днях попалась книга по истории русского севера, просмотрю и всё оформлю.
